校宿舍智能用電管理解決方案
方案價值
我國大型公共建築的年耗電量是歐美等發達國家同類建築物的1.5-2倍，大型公共建築物的節能潛力巨大，對實現節能型社會有著重要意義。
高校作為公共建築的一個重要組成部分，既是人口密集區也是能源消耗大戶。高校用能環境複雜、用能種類繁多，常規的能源管理手段有著諸多的缺陷，不能有效的實現能耗的管理。因此，高校建立整體的能源管理係統方案，對明細化節能降耗管理工作，提升能源的使用效率和節能意識十分重要。
智慧能源管理係統采用分布式設計，由能效管理層、網絡通訊層、現場設備層組成，可以完整的實現數據采集、校驗、分析、處理、維護、授權、權限分級控製等，既保證了用戶數據保密性、安全性的需求，又滿足了用戶的實際功能需求。
係統功能
智能用電管理係統包括用電計量終端、數據采集器和PC係統軟件。用電計量裝置即具有RS485接口的標準電能表或模塊式電能表。數據采集裝置負責采集電表數據，每個采集裝置可帶128隻電表，數據采集裝置具有RS485、TCP/IP標準網絡接口。PC係統軟件用來收集數據和數據的統計分析。
用電計量終端有多種模式：具有RS485接口的標準電能表，帶有液晶顯示，三回路智能電表，四回路智能電表。標準電能表帶液晶顯示模塊，可顯示總用電量、已用電量和剩餘電量，主要用於分布式安裝；模塊式表主要用於大規模集中安裝的模式，擯棄了原集中式計量櫃內部結構複雜、故障點多、維護難度大的缺點。
電表自帶CPU，獨立實現所有用電管理功能，安裝簡單，容易維護，是替代原集中式控電櫃的新一代學生公寓用電管理設備。
係統功能說明

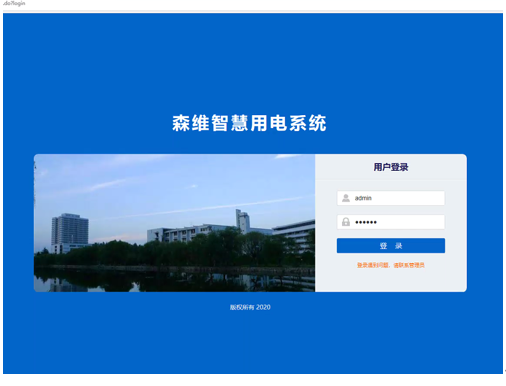

打開瀏覽器(IE10以上,Firefox, Chrom)地址欄輸入地址後打開登錄頁麵:

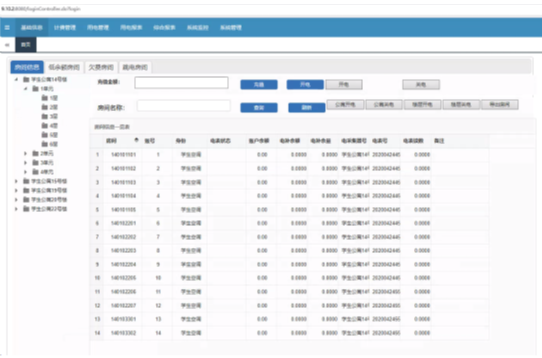

輸入您的用戶名、密碼，點擊[登錄]，進入主界麵:
充值購電

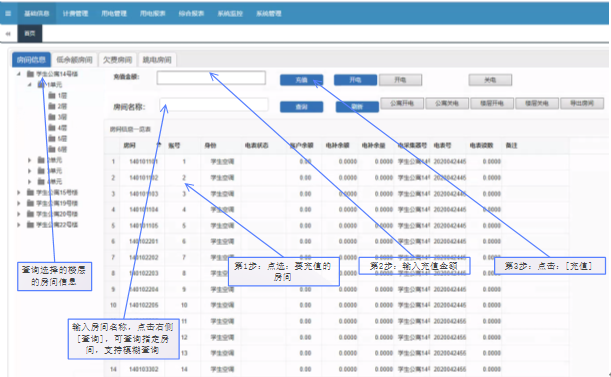

1)、在主界麵上選擇房間，輸入充值金額，確定保存，後台會自動將金額寫入電表。

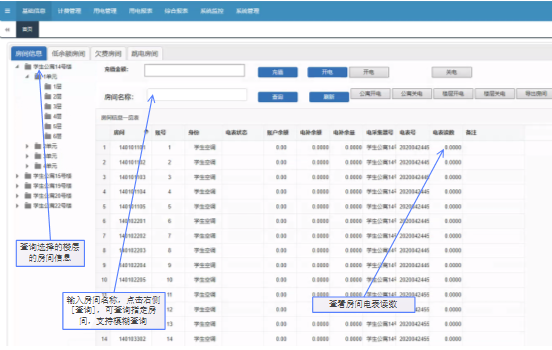

查看房間電表讀數

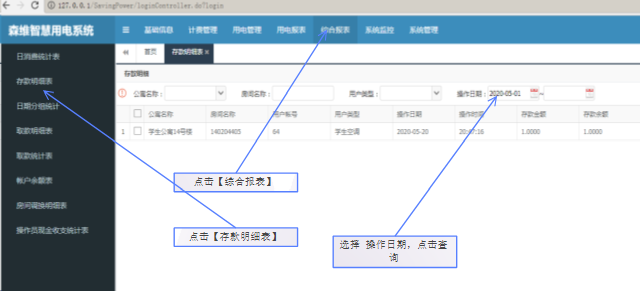

查看購電記錄
查看用電明細

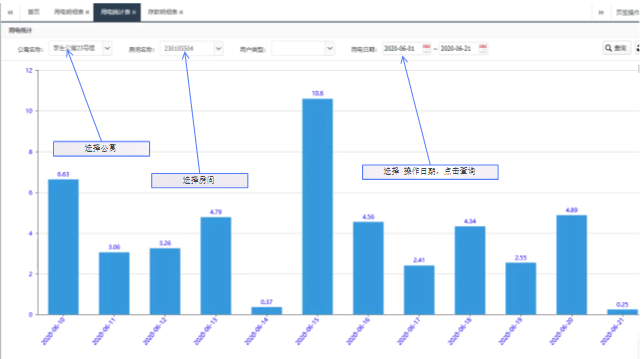

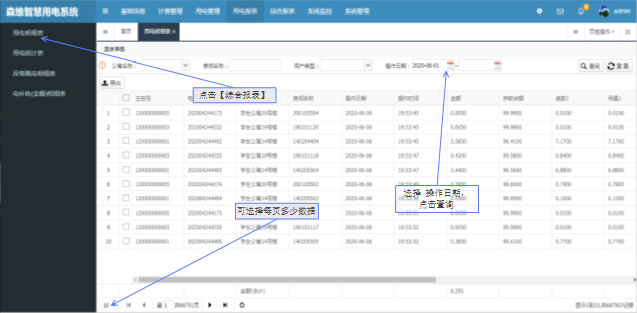

查看用電統計
調換房間

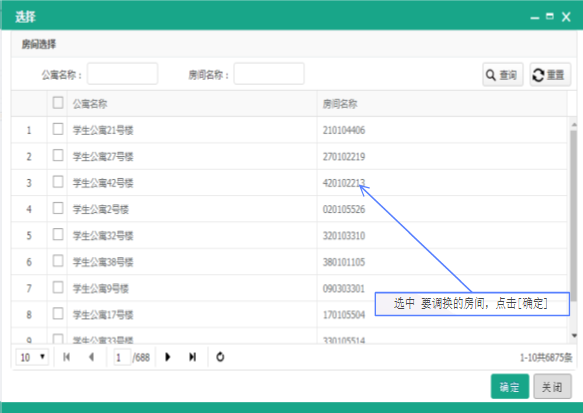

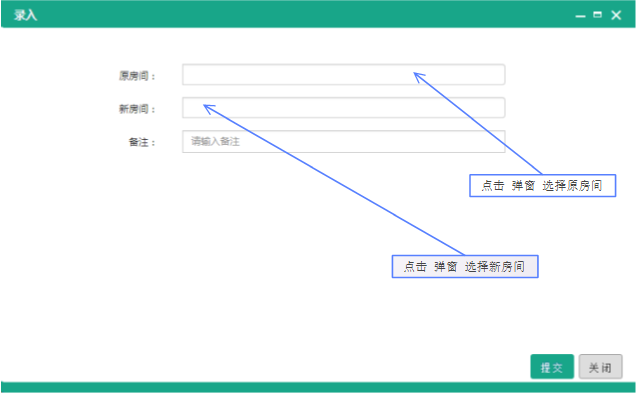

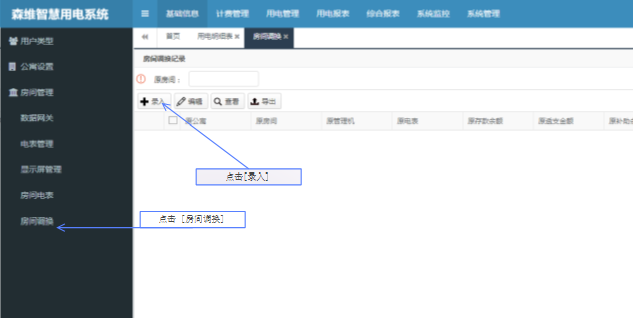

點擊【錄入】打開選擇原房間、新房間頁麵：

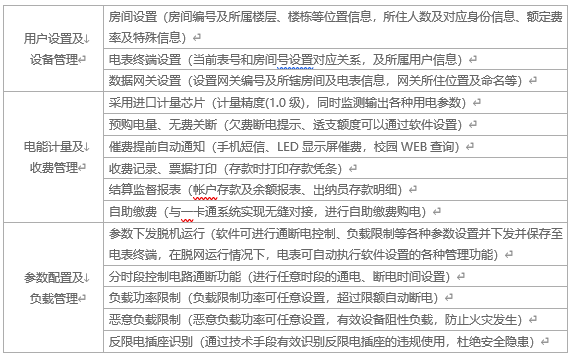

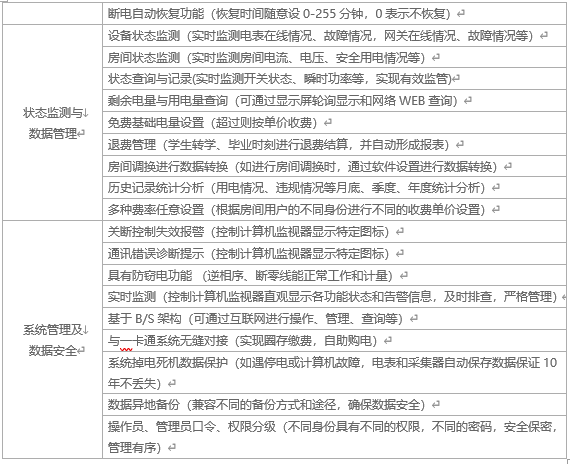

用戶需求
產品介紹
1.1 概述
單相電子式電能表（導軌）是本公司按照國家電網公司智能電表相關技術規範研製生產的新一代電能計量產品。本產品采用專用大規模集成電路和SMT生產工藝，具有電能計量、數據處理、實時監測、自動控製、信息交互等功能。
本產品完全符合以下標準要求：
GB/T 15284-2002 《多費率電能表 特殊要求》
GB/T 17215.323-2008 《交流電測量設備 特殊要求-第23部分 靜止式無功電能表（2級和3級）》
GB/T 17215.321-2008 《交流電測量設備 特殊要求-第21部分 靜止式有功電能表（1級和2級）》
GB/T 17215.211-2006 《交流電測量設備通用要求 試驗和試驗條件-第11部分：測量設備》
JJG 596-1999 《電子式電能表》
DL/T 614-2007 《多功能電能表》
DL/T 645-2007 《多功能電能表通信協議》

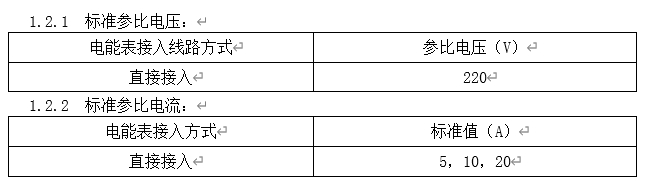

1.2 規格和主要參數
1.2.3 最大電流：不小於4倍參比電流。
1.2.4 參比頻率：50Hz。
1.2.5 功率消耗
1.2.5.1 電壓線路：在參比電壓、參比溫度和參比頻率下，電能表電壓線路的有功功率和視在功率消耗在非通信狀態下不大於1.5W、10VA；在通信狀態下≤3W、12VA。
1.2.5.2 電流線路：
在基本電流、參比溫度和參比頻率下，電能表電流線路的視在功率消耗≤1VA。
1.2.6 電能表常數：
1.2.7 準確度等級：1級/2級
1.2.8 環境條件
1.2.8.1 參比溫度及參比相對濕度：
參比溫度為23℃，參比相對濕度為40%～60%。
1.2.8.2 工作溫度範圍
1.2.8.3 工作相對濕度：不大於95%
1.2.8.4 大氣壓力：63.0kPa～106.0kPa（海拔4000m及以下），特殊訂貨要求除外。
1.2.9 起動電流：
直接接入式 ≤0.004Ib
經互感器接入式 ≤0.002Ib
1.2.10 潛動：
當電能表施加參比電壓的115％而電流線路無電流時，電能表測試輸出不產生多於一個的脈衝。
1.2.11 百分數誤差
電能表在規定的參比條件下，其百分數誤差不超過下表的規定。
1.2.12 外形尺寸：75.2×87.9×74（mm）
二、外形說明及安裝
2.1 液晶顯示及內容
電能表在上電時全屏顯示2秒，方便檢查。
默認自動循環顯示購電金額、用電量、剩餘金額，當前電價、購電次數；可以設置顯示電壓、電流、有功功率、功率因數等；
脈衝指示燈：紅色，計量有功電能時閃爍，平時滅。

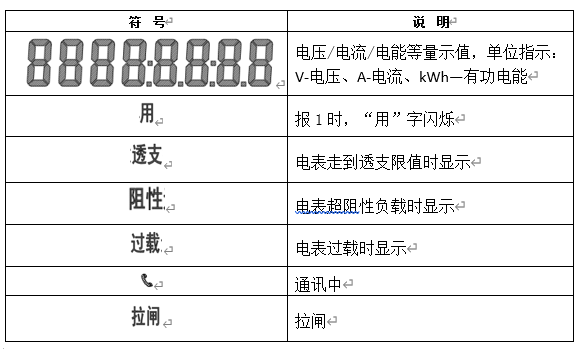

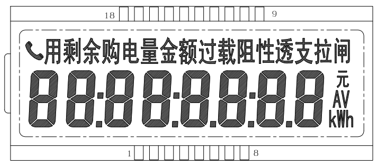

顯示說明

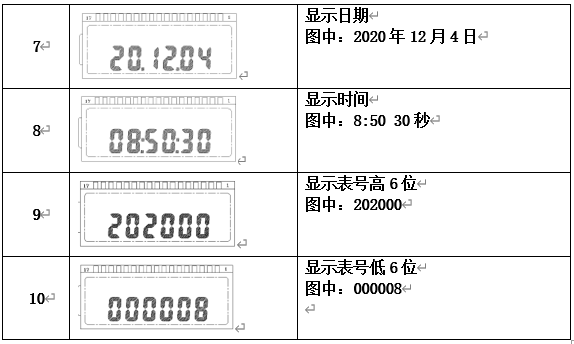

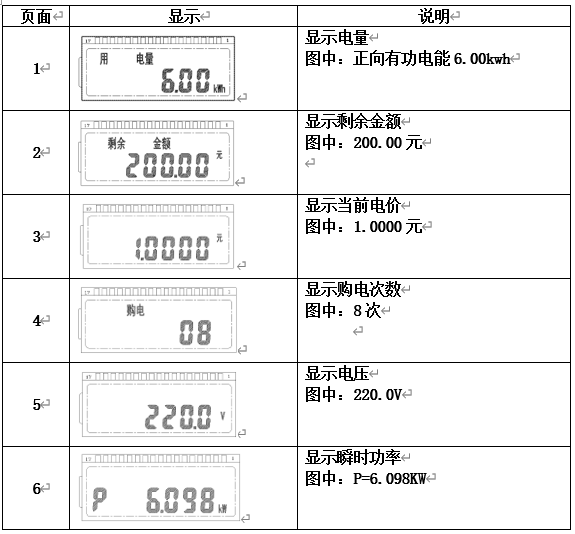

顯示示例
2.2 電表的安裝及接線
2.2.1 電能表安裝在室內通風幹燥的地方，確保安裝使用安全、可靠，在有汙穢或可能損壞電能表的場所，電能表應用保護櫃保護。
2.2.2 外觀圖：

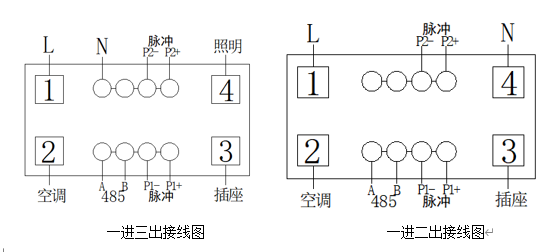

2.2.3 端子接線圖

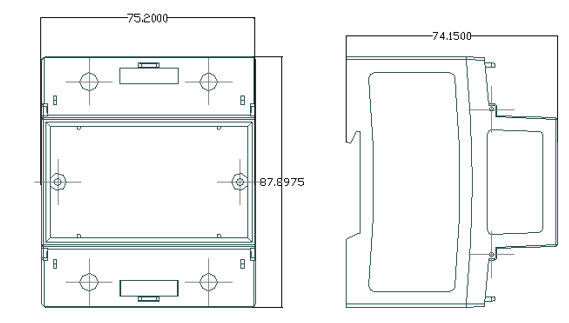

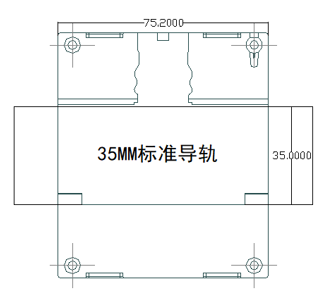

2.2.4 安裝尺寸圖
三、功能說明
3.1 計量功能
具有雙路正向有功電能電能計量功能，能存儲其數據。
3.2 測量及監測
能測量、記錄、顯示當前電能表的電壓、電流、功率、功率因數、電網頻率等運行參數。測量誤差（引用誤差）不超過±1％。
3.3 脈衝輸出
電能表具備兩路與所計量的電能成正比的LED脈衝和電脈衝輸出功能。光測試輸出裝置的特性符合GB/T 17215.211—2006的要求。電測試輸出裝置的特性符合GB/T 15284—2002的要求。
3.4 通信接口
3.4.1 具有接觸型RS485通信接口
3.4.2 S485接口設計的缺省波特率為2400bps
3.4.3 電能表通信協議符合DL/T 645-2007及其備案文件。
3.4.4 RS485通信接口抗幹擾性能符合DL/T614-2007的要求。
3.4.5 RS485通信接口與電能表內部電路實行有效的電氣隔離，有失效保護措施。
3.5 時段控製
具有日曆、時鍾，在24h內可以任意編程8個時段控製拉合閘；時段的最小間隔為15min；時段可跨越零點設置。且空調、插座、照明三路各含8個時段：可實現三路分別控製，互不影響。
支持通過RS485通信接口修改時區表、時段表，並具有防止非授權人操作的安全措施。
3.6 阻性負載識別功能
電能表三路皆具備阻性負載識別功能，超過設置的最大閥值時，電表拉閘斷電，需由計算機遠程控製合閘。(三路可選)
3.6.1 空調單獨具備阻性負載識別功能以防偷接電，最大功率閥值可設
3.6.2 插座具備阻性負載識別功能，最大功率閥值可設。
3.6.3 照明具備電流限製功能，超過限值自動掉電。
3.7 預付費功能
電費計算在表內計算存儲。電能表接收遠程售電係統下發的拉閘、合閘、數據抄讀指令等時，需通過嚴格的密碼驗證及安全認證。
當表內餘額低於設定閥值時，電表顯示屏的背光燈長亮或電表拉閘報警一次，提醒用電戶及時充值。當剩餘電量為0後，自動斷電，直至重新付費後自動恢複供電。
3.8 遠程控製
遠程售電係統下發的拉閘、合閘、保電指令，可以實現電能表的遠程拉合閘控製。
四、安裝
4.1 電能表在安裝前，檢查生產廠鉛封。鉛封完好，開始安裝。
4.2 電能表應安裝在室內或室外堅固的耐火牆上，安裝高度1.8m左右，空氣中無腐蝕性氣體。
4.3 電能表應按照說明書所示的接線圖接線，最好用銅線或銅接線頭接入。
五、運輸與貯存
5.1 電能表在運輸和拆封時，不應受到劇烈衝擊。應按照GB/T5464-1995《儀器儀表包裝通用技術條件》的規定運輸和儲存。
5.2 電能表在倉庫內應放在貨架上，與地麵、牆麵的距離0.5m以上,疊放高度不超過10箱；拆箱後,單隻表疊放高度不超過10隻。
六、質保期限
電能表在售出之日起18個月內，在製造廠鉛封完好且用戶遵守說明書要求情況下，發現電表不符合國家標準GB/T17215要求時，製造廠給予免費修理或更換，18個月至5年內，製造廠保證修理，但核收成本費。
