能效監測終端的應用

概述

宜興市宜能國際大酒店坐落於宜興市環科園綠園路1號，是一座按照四星標準建設的集餐飲，住宿，娛樂，休閑為一體的商務型酒店，酒店占地3.15萬平方米.

本項目是為宜興市宜能國際大酒設計的一套智能監測係統，本係統通過安裝能耗監控模塊，可實時對用電電量、分時負荷、異常用電等進行實時動態監測，來實現對酒店負荷運行的實時監測、預警、分析及管理。

需求分析

為保證生產管理用電負荷的統計與分析及對危險源實時監控。需要對項目現場的配電箱內進線及出線回路進行電壓、電流、功率等參數進行實時在線監控。一旦監控點被監視參數異常，能夠及時檢測報警，有關人員采取必要的措施，避免安全事故的發生。自動抄表功能節省了人力物力，功率趨勢曲線功能能夠直觀的顯示各回路的工作狀態與時間，方便用戶找出非正常用電回路並且及時進行整改，建立電能多級計量體係提供用能分析依據。

本技術條件適用於宜能國際大酒店的酒店配電室 。供方產品應具有高安全性與可靠性、易於擴展、便於維修與維護。供方提供的產品應至少滿足本技術條件，但不僅限於此，其技術性能應滿足對配電箱數據監控的要求。

數據采集

自動采集現場所有電量儀表的模擬量數據，自動采集現場開關狀態以及故障狀態等開關量數據。

支持實時采集、自動周期采集（定時采集）可配置周期（1分鍾～24小時）。

支持數據傳輸正確性檢驗，異常數據自動處理。

支持多線程處理機製，提高數據采集效率，能同時對多個設備進行數據采集。

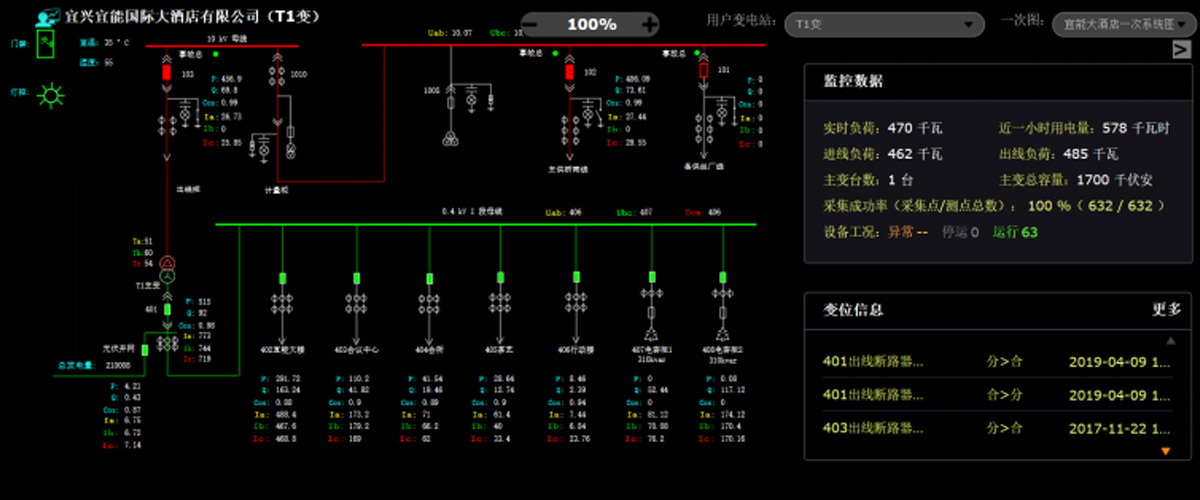

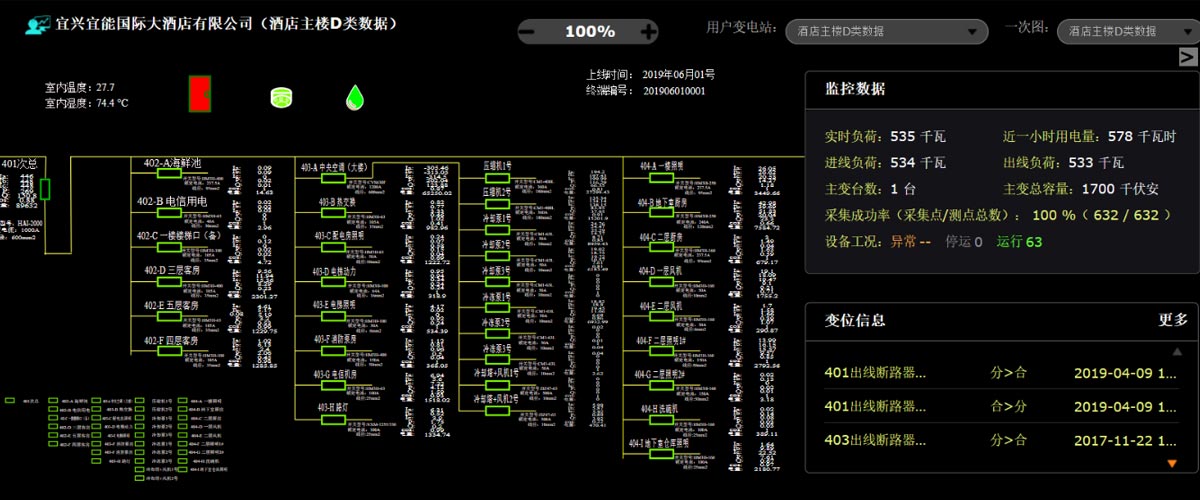

數據實時顯示采用配電箱主接線圖直觀顯示模式，各回路開關斷合以及故障狀態直觀可見。

數據分析與處理

數據的綜合統計、分析需要實現以下功能：

各設備用電數據小時、日、月、年等時間段內的統計、計算。

各設備的用電負荷（有功、無功）、平均值計算。

統計各分站及整體的用電量（有功、無功）。

數據查詢與展示

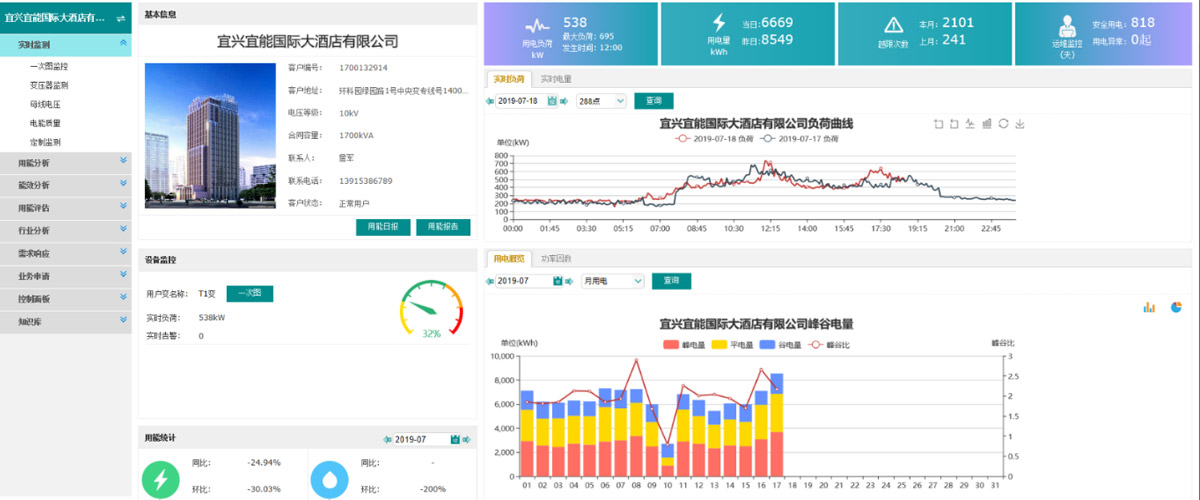

要求能方便實現客戶端查詢和各級管理人員的查詢，查詢界麵能適應各級管理人員的要求能夠支持靈活的條件組合查詢和對比分析，各類統計分析的數據可靈活采用報表等多種圖表方式直觀的展示功能。

數據展示功能按照不同用戶的不同的權限，分為操作層、管理層、決策層三層用能展示。

操作層具備用能分析、累計用量、實時監測、運行記錄及比例、對比、對標分析等功能。

管理層具備用能數據統計和分析、分類分項的對比、對標分析等功能。

決策層具備用能數據分析、數據刪除、數據庫導入/導出等功能。

權限管理

要求對不同用戶賦予不同角色的權限，能授權到功能子菜單、具體檔案記錄、數據記錄等。

係統要求具備合理完善的用戶安全控製機製，能使應用環境中的信息資源得到有效地保護，防止信息的丟失、失竊和破壞。

節能改造及效果評估

要求為生產節能改造提供數據支撐，並能提供節能改造前後的效果評估。

參考標準

本平台遵循以下標準開發

GB 50052 供配電係統設計規範

GB 50053 20kV及以下變電所設計規範

GB 50054 低壓配電設計規範

GB 50055通用用電設備配電設計規範

GB 50060 3-110kv高壓配電裝置設計規範

GBT50062-2008 電力裝置的繼電保護和自動裝置設計規範

GB/T 50063-2017 電力裝置電測量儀表裝置設計規範

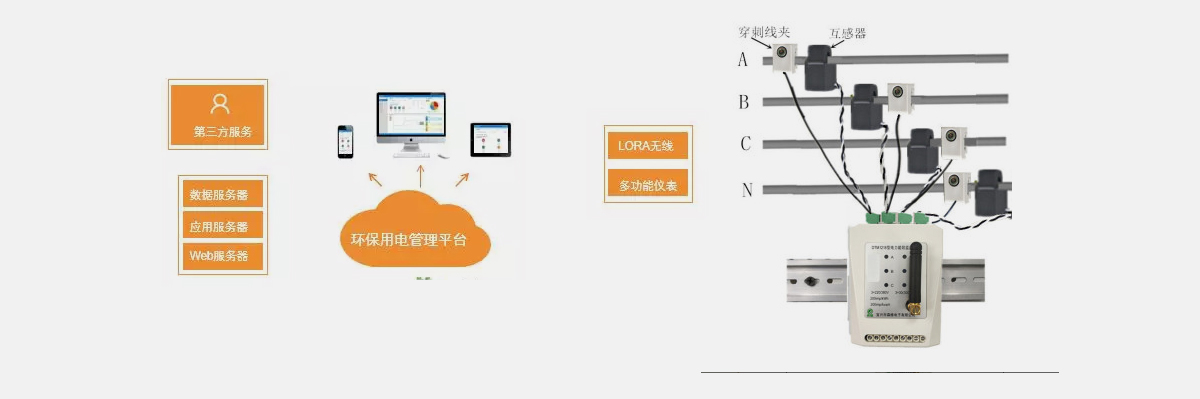

係統拓撲結構
