遠程預付費電能管理係統

在宜興共昌集團家屬院及商鋪樓的應用摘要

采用智能遠程預付費電度表，采集各租戶實時用電量、剩餘電量，通過智能遠程預付費電度表進行遠程分合閘控製，進而實現先售電後用電。係統采用現場就地組網的方式，組網後通過現場總線通訊傳至後台，通過SW2018型遠程預付費電能管理係統實現各租戶用電的收費、監控和管理。

概述

江蘇共昌軋輥有限公司地處長江三角洲蘇浙滬的中心，座落於宜興，是由原宜興市共昌軋輥有限公司與杭州鋼鐵集團公司、美國聯合電鋼英國戴維軋輥有限公司、山東日照鋼鐵公司共同出資成立的中外合資企業。企業前身始建於1958年，1976年開始生產軋輥，至今己有三十多年的生產發展曆史，是為鋼鐵冶金生產企業供應各類大型軋輥的工廠，具有年產各類常規軋機軋輥和連軋板帶軋機軋輥9萬噸的能力(其中連軋板帶軋輥4萬噸，常規軋機軋輥2萬噸，以鑄代鍛支撐輥2萬噸。

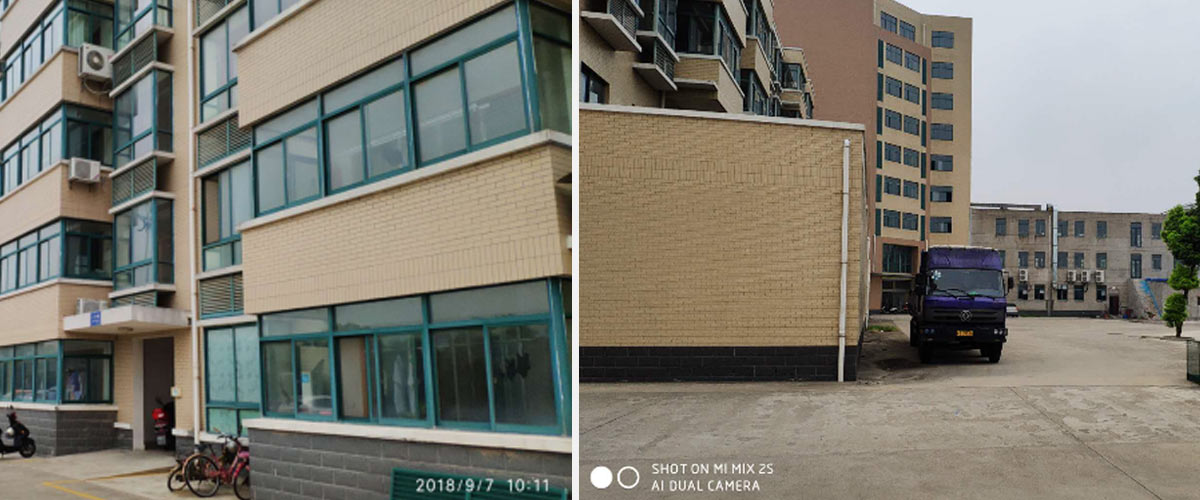

本項目是為共昌集團家屬院以及商鋪樓預付費管理係統設計一套智能用電計量管理係統，本係統主是針本對商戶用電的性質，實現商戶用電的智能化管理，為保證商戶用電的獨立性和安全性，采用一戶一表的方案，針對本項目為商業用戶配置草莓视频网站三相預付費電能計量表計DTZY1218來獨立計量每個商業用戶的用電量,為居民樓用戶配置草莓视频网站單相預付費電能計量表計DDZY1218來獨立計量每個居民樓用戶的電量，通訊管理機通過RS-485總線采集所有終端電能計量儀表的數據。通訊管理機將數據通過GPRS網絡傳輸至中心管理計算機。係統管理軟件對數據進行存儲、處理，形成物業管理方需要的圖形、文字等形式的文件，以此實現整個項目商戶用電的智能化管理。

參考標準

係統方案

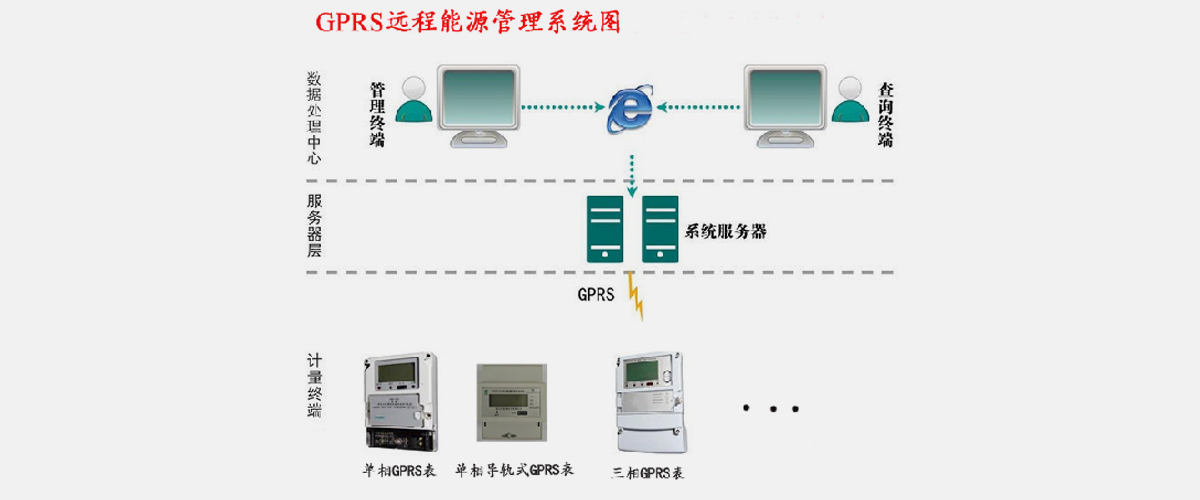

SW2018遠程預付費電能管理係統根據共昌集團實際情況進行組網設計，對商鋪租戶加裝遠程費控智能表，對居民樓用戶加裝單相遠程費控表，采用就地組網，所有電表通信采用手拉手方式接入采集終端。通過GPRS將數據傳送至服務器。整體網絡結構如下圖所示：站控管理層、網絡通訊層和現場設備層。

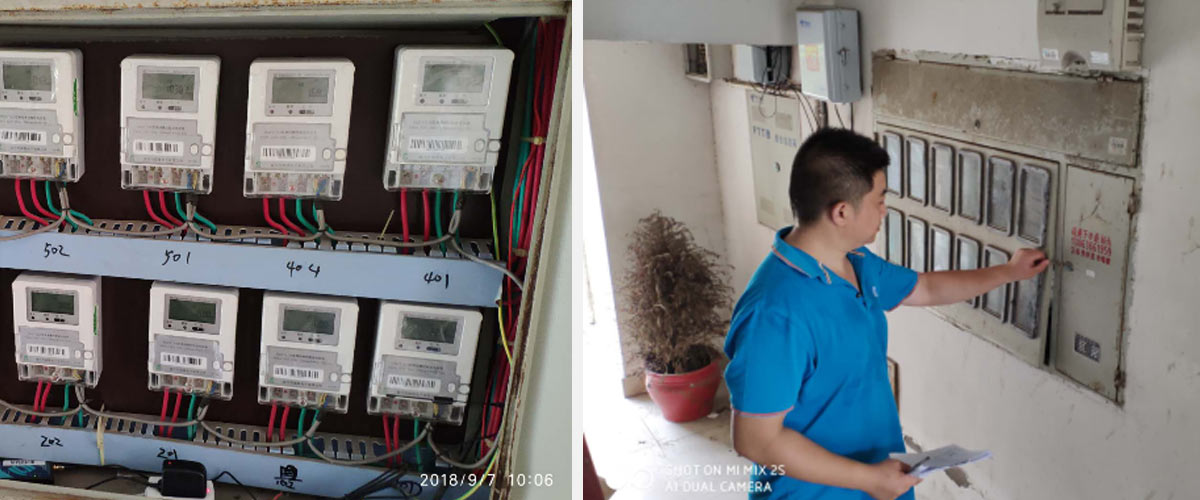

現場設備層主要為：遠程預付費電度表。這些裝置分別對應相應的一次設備安裝在電氣櫃內，這些裝置均采用RS485通訊接口，實現數據現場采集。

網絡通訊層主要為：通訊服務器，其主要功能為把分散在現場采集裝置集中采集，同時傳至站控層，完成現場層和站控層之間的數據交互。

站控管理層：設有高性能工業服務器、顯示器、打印機等設備。監控係統安裝在服務器上，集中采集顯示現場設備運行狀況，以人機交互的形式顯示給用戶。
