當前，我國經濟發展進入新常態，產業結構優化明顯加快，能源消費增速放緩，資源性、高耗能、高排放產業發展逐漸衰減。但隨著工業化、城鎮化的進程加快、消費結構持續升級，能源問題、環境問題是我國經濟發展的瓶頸之一，節能減排任務依舊十分嚴峻（jun4）。因此，政府發揮主導作用並依靠行政手段，加快建設用能單位能耗在線監測係統的建設，健全能源計量體係。社會的需求以及政府的有力倡導，導致電能管理係統和能源管理係統發展迅猛。電能管理係統和能源管理係統不斷進行技術革新、應用範圍不斷擴大以及智能化的功能也越來越全麵。

      綜合性建築的用能係統目前大多已實現了包括水、電、氣、熱在內的多種能源的使用情況實時監控，綜合性建築內供、用、儲能係統擁有獨自的運行管理係統，各個係統間相互獨立，缺乏協調，形成信息孤島。另外，與多種自動化控製係統的對接存在通訊協議不一致的問題，不能實現無縫對接，難以實現對綜合性建築進行協調控製管理。目前綜合性建築能源管理存在以下幾個問題：

（1）綜合性建築用能設備缺乏有效地用能過程監測，無法提前預防消除用能安全隱患，能源係統的故障和異常處理能力不足。用能運行缺乏係統性的運維保障和診斷措施，用能優化方案缺乏科學依據和可行性，實施效果不理想。

（2）綜合性建築現有能源管理係統的功能基本停留在“能耗監測”層麵上，係統隻采集能耗數據，而對影響能耗的其他因素不做采集，如室內外溫度、光照度、空調暖通係統的運行參數等，這使得係統的整體分析能力不夠，無法較快得出能源漏洞所在，難以進行有效的能效評價，使係統的“管理”功能得不到發揮。

（3）綜合性建築能源管理水平低，導致能效水平低。綜合性建築能源管理係統的實際使用、運營人員素質不高，隻能對用能設備進行一些簡單的啟、停操作和維護保養，導致可能購買安裝了高效能設備，但卻進行著低水平策略執行的狀況，最終使用能效水平不高。

（4）無法與大電網形成互動。所有的綜合性建築能源管理係統都沒有考慮與大電網的互動，除了個別設備或模塊支持自動需求響應標準外，其餘國產、進口綜合性建築用能控製係統都沒有類似的互動功能。

綜合性建築主要用能係統及用能設備

（1）供電係統：由外部配電線路或自建的屋頂光伏供應，外部高壓電源需要經過變配電設備降壓使用，高壓設備除外，主要的用電設備及係統包括空調係統、照明、電梯、風機、給水泵、辦公插座、充電汽車等。

（2）供水係統：由市政自來水管網供應，內部分為生活給水、消防用水、空調補水、景觀用水係統。

（3）供氣係統：由外部燃氣管網供應，燃氣費用占到綜合性建築總能耗費用的10%左右，綜合性建築內部主要用氣設備為燃氣鍋爐和廚房炊具。

（4）供熱係統：江蘇不屬於國家強製供暖區域，綜合性建築的一般冬季供暖熱源由自建的鍋爐房或熱泵型空調主機供應。

（5）空調係統：係統能耗占到綜合性建築總能耗的50%左右，空調係統將電、天然氣、蒸汽等能源轉換為空調用的冷源和熱源，以電為能源的空調係統占主導地位。空調係統分為水冷中央空調，多聯機空調和分體式空調，水冷中央空調設備包括製冷主機、冷水泵、冷卻塔、鍋爐和空調末端。

（6）照明係統：照明係統能耗占到綜合性建築總能耗的15%左右。照明係統設備主要包括無極燈、白熾燈、鹵鎢燈、熒光燈、金屬鹵化物燈、高壓鈉燈、LED燈、氙氣燈以及插座後端設備。

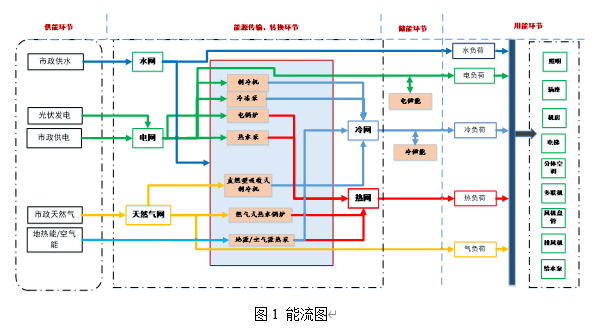

綜合性建築能流圖如下圖所示

      草莓视频网站電子能效監測係統分為四層，第一層為設備層，包含：電力儀器儀表，微機繼電保護，光伏逆變器，智能開關，故障及錄波設備，溫度巡檢設備，直流屏等。

    第二層為采集層，通過無線通訊終端下行表，將本區域的設備通過通信接口和協議進行數據的采集和傳輸，通過標準的接口向上一層傳輸數據。

   第三層為傳輸層，通過無線通訊終端上行表，將各個區域的采集設備，通過網絡實現數據的傳輸，常見的有星形網，環網等，鏈路介質有雙絞線和光纖，雙絞線隻能組建200米以內的區域網絡，而GPRS則不受距離限製，是可以組建複雜，長距離的傳輸層網絡介質。

    第四層為展示層，通過監控軟件，提供圖形化的呈現效果，將係統的運行數據進行圖形展示，除展示之外，還提供故障信息采集，故障再現，曆史數據，波形分析，運行日誌，操作管理等功能。



1.1概述

電力能效監測終端主要用於三相交流能耗，並可選配RS485通訊功能，無線通信功能，方便用戶進行用電監測、集抄和遠程監控管理。產品具有精度高、體積小、安裝方便等優點。可靈活安裝與配電箱內實現對不同區域和不同負荷的分項電能計量，統計和分析。

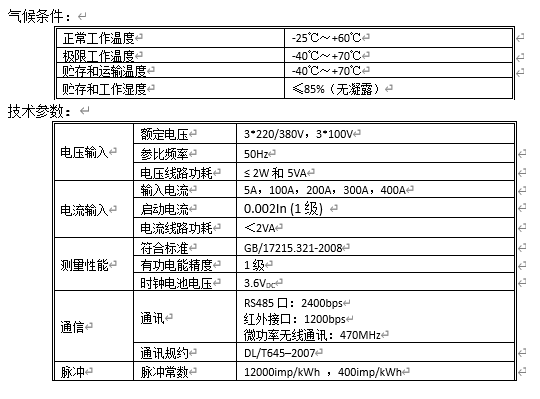

1.2技術指標

2.1 外形圖



電力能效監測終端外形圖說明

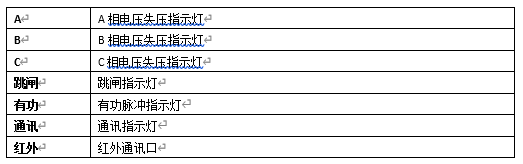

2.1.1 LED指示燈

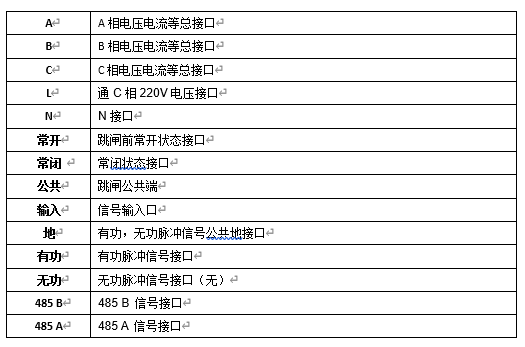

接口說明：

2.2 電力能效監測終端的安裝及接線
2.2.1電力能效監測終端安裝在室內通風幹燥的地方，確保安裝使用安全、可靠，在有汙穢或可能損壞監測終端的場所。

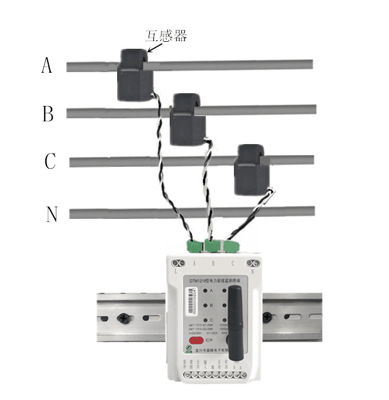

        安裝接線： A、B、C三個開口式傳感器分別卡上A相、B相、C相電纜。同時A、B、C三相電壓穿刺夾穿刺三相電纜取電。再把能效監測終端卡在附近的導軌上，即可完成安裝。

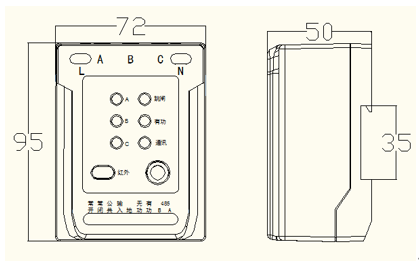

2.2.2外形尺寸：72*95*50mm

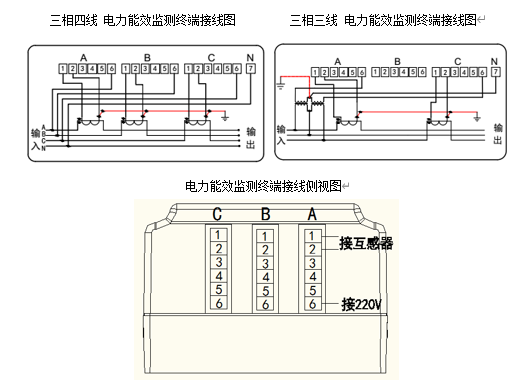

2.2.3電力能效監測終端應按接線圖正確接線。

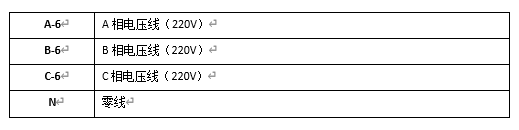

接線圖接口說明：
 電流接線說明：ABC電流按指定進出方向安裝互感器（詳見互感器上箭頭方向）

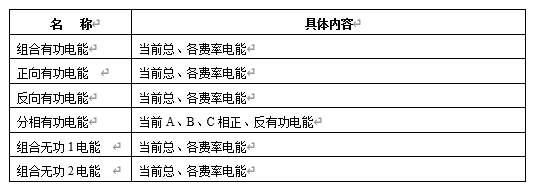

3.1 電能計量功能

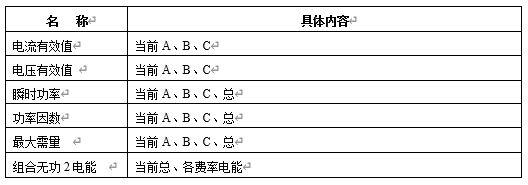

3.2 測量功能

3.3  費率、時段功能
具有兩套費率時段表，可在約定的時刻自動轉換；每套時段表表支持4個費率、8個時段。
具有日曆、時鍾，全年可設置2個時區，在24h內可以任意編程8個時段；時段的最小間隔為15min；時段可跨越零點設置。
支持通過紅外、RS485通信接口修改時區表、時段表，並具有防止非授權人操作的安全措施。
3.4 通訊功能
    485口就是電表可通過RS485接口進行通訊，並且同時也可進行紅外通訊，無線通訊，真正實現三方同時通訊而互不幹擾。其中RS485口具備抄表和設表等一切功能，通訊速率2400bps；紅外通訊口通訊速率為1200bps。 微功率無線通訊：采用SPI總線通訊接口，頻率：470MHz。

      係統軟件由登錄管理模塊、檔案管理模塊、日常業務管理模塊、查詢統計模塊、應急情況處理模塊組成，內容見功能模塊圖。各個模塊實現如下功能。

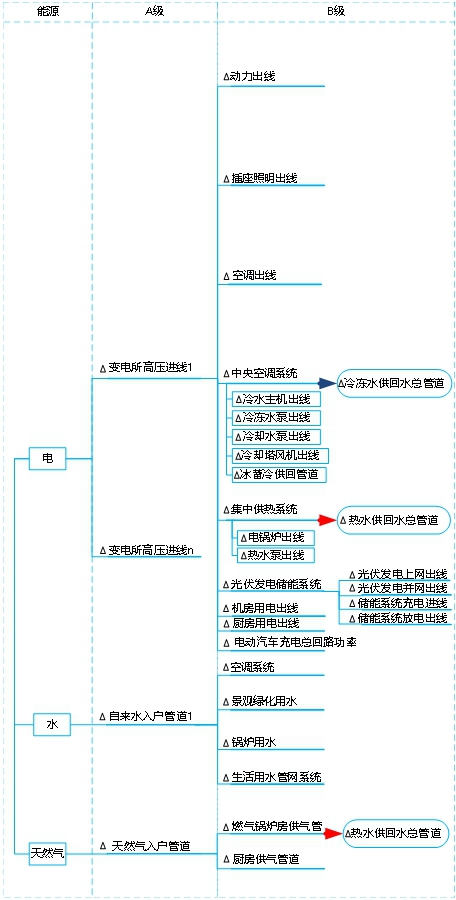

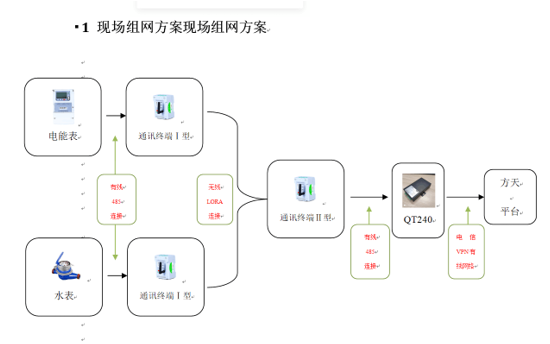

係統數據采集方案：

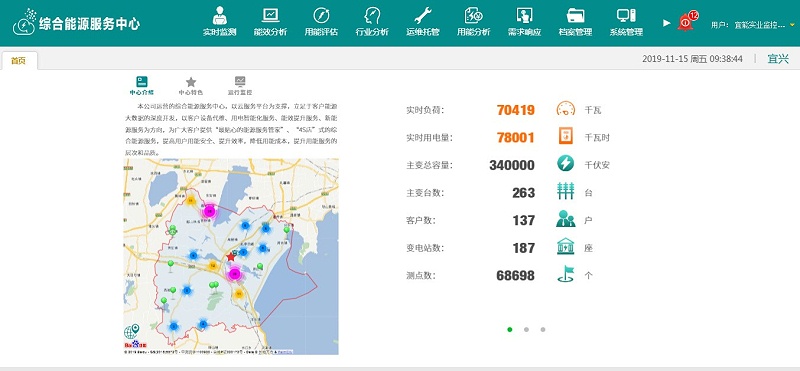

係統常規主界麵：

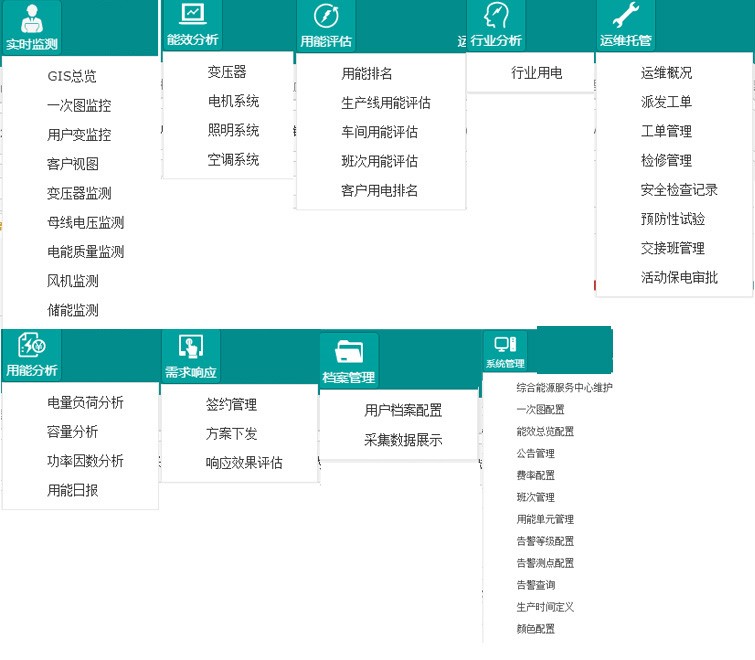

係統菜單

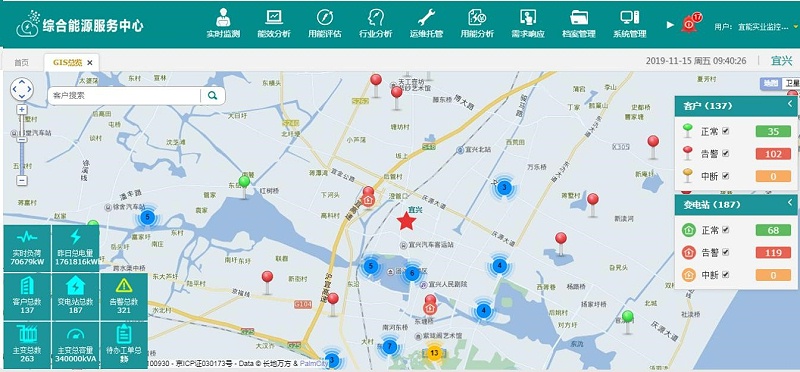

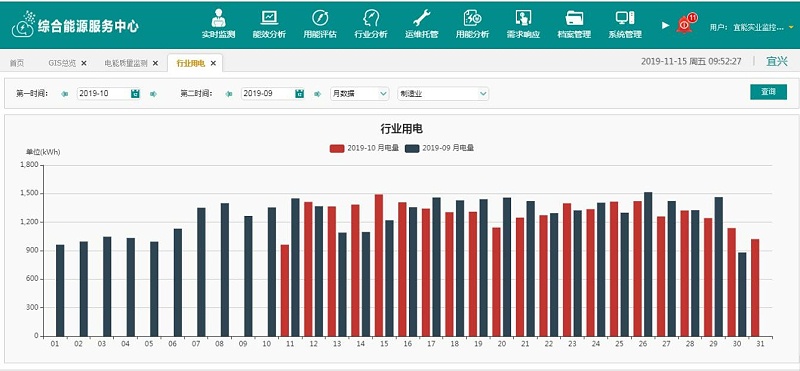

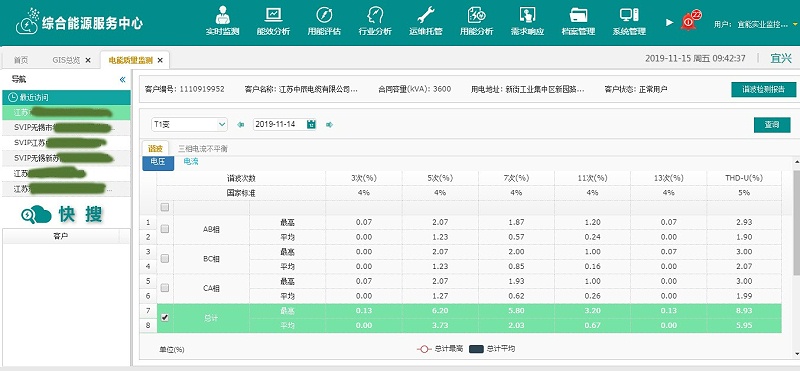

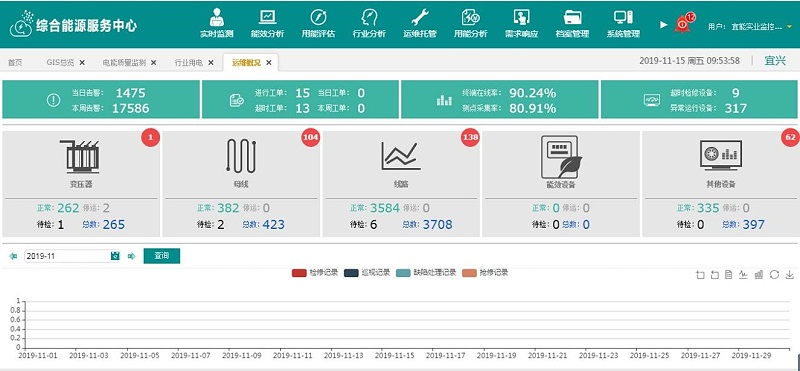

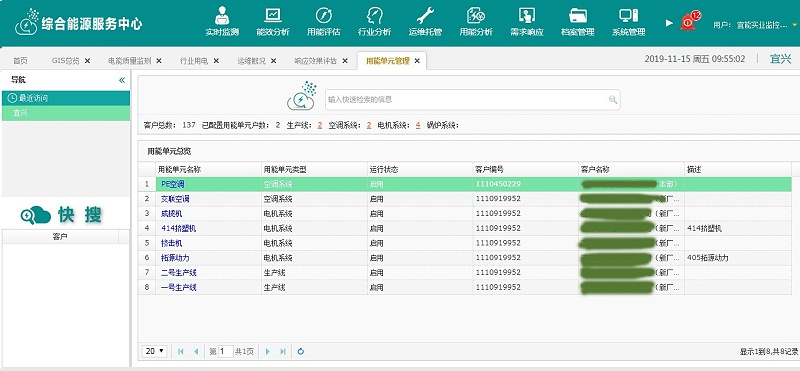

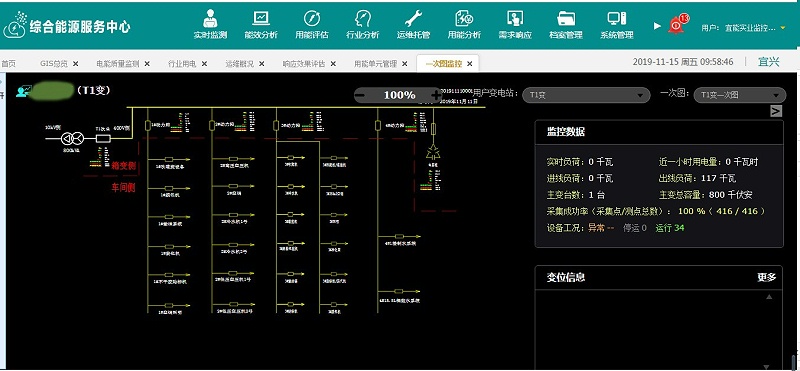

各類子菜單功能展示
